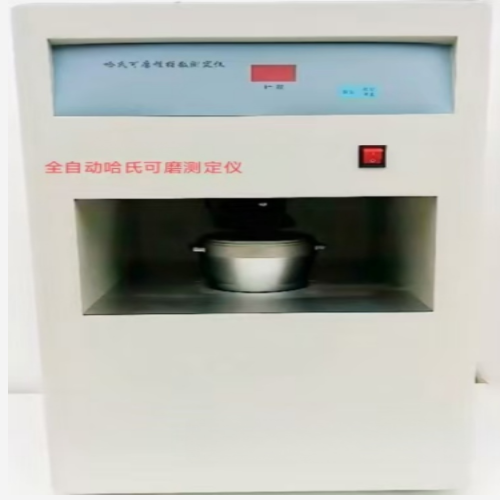

产品简介】
是供测定烟煤和无烟煤可磨性的一种仪器。哈氏仪的测定原理是以磨碎定律（即磨碎煤粉所消耗的能|量与煤粉产生的新表面积成正比）为理论依据，在GB2565《煤的可磨性指数测定方法》（哈德格罗夫法）规定的条件下，将制备好的煤样进行研磨、筛分、称重。该仪器的测定结果能够正确地反映煤磨碎的难易程度，为磨煤机的设计和运行提供依据。自动升降上碗，数器显示60转时自动停机，若主机发生故障可以急停，再次启动时转数可以累加等多元功能。
【技术参数】
名 称 技术指标
主轴转速(r/min) 20±1
工作转数(r) 60±0.25
研磨垂直压力(N) 284±2
研磨碗容量（g） 50
研磨钢球直径（mm） 25.4
工作噪音（dB） ≤65
电源电压(V) AC 220
电机功率（W） 200
体积（mm）：长*宽*高 460* 430* 770
净质量(kg) 80
【技术特点】
哈氏可磨性指数测定仪由机座、电器控制箱、马达、研磨部套（直齿轮、重块、主轴、研磨环、钢球、研磨碗）、升降机|构等组成。
哈氏可磨性指数测定仪由电动机通过一套变速装置，带动主轴和研磨环以20±0.5r/min的速度运转。研磨环驱动研磨碗内的8个钢球转动，钢球直径为25.4mm,由重块、齿轮、主轴、和研磨环施加在钢球上的总垂直力为（284±2）N进行研磨。把制好的一定范围粒度的煤样放在哈氏可磨性指数测定仪料钵里磨碎，然后筛分、称重、根据筛下物质量，得出可磨性指数。
四、煤样的制备：
a)按照GB 474-1995规定的原则，将煤样破碎到6mm。
b)将上述煤样缩分出1kg放入盘内摊开，厚度不过10mm，空气干燥后称量（称准到1g）。
c)用1.25mm的筛子分批过筛上述煤样，每批约200g，采用逐级破碎的方法不断调节破碎机的辊轴间距，使其只能破碎较大的颗粒。不断破碎、筛分直至上述煤样全部通过1.25mm筛子。留取0.63～1.25mm的煤样，弃去筛下物。
称量0.63～1.25mm的煤样（称准到1g），计算这个粒度范围的煤样质量占破碎前煤样总质量的百分数（出样率），若出样率小于45%，则该煤样作废。再从6mm煤样中缩分出1kg，重新制样。
