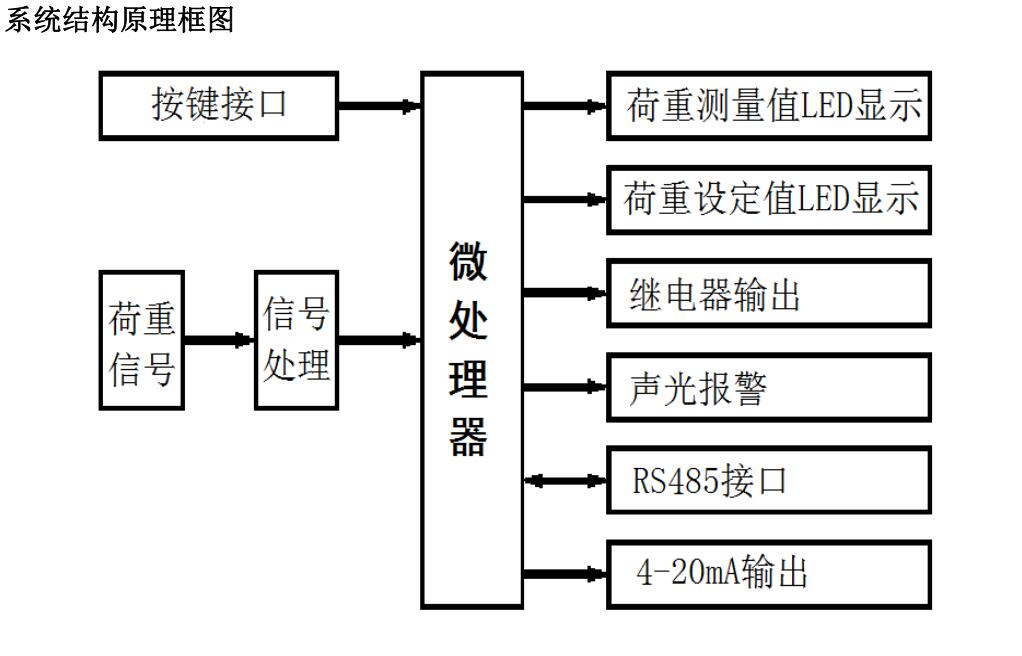

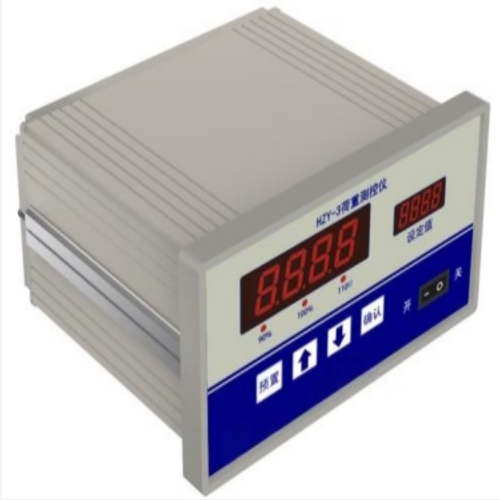

它和荷重传感器(mV信号或4～20mA 信号)相配合组成闸门荷重测控装置，可单个使用，也可组网使用。荷重测控仪采用微电脑控制技术，具有测量值和设定值数码显示；三个继电器动作（90%、100%、110%三个预置点）；RS485 串行通讯接口（波特率可设定）、4～20mA标准模拟量输出(选配)等。继电器动作预置由仪表面板的按键完成，继电器动作时相应的指示灯点亮、蜂鸣器发出报警（静、响可
控）功能。该仪表通过内部设定改变荷重修正系数、相对零点用户可查看和设置、4～20mA 对应满量程调整等，是闸门荷重测控仪表。
技术指标
1、测量范围：HZY-3/EJ(j)：0～999.9KN(或 0～999.9T)
HZY-3/EL：-99.9～999.9KN（或-99.9～999.9T）
2、分辨率： 0.1KN(或 0.1T)
3、调节系数：(1～60000)/10000 线性修正
4、输入信号：参考《二、型号定义与说明》
5、通讯接口：RS485 接口(支持 Modbus-RTU 协议)
6、输出信号(光电隔离)： 4～20mA 标准模拟量 (选配)
7、输出接点：
● 对于卷扬启闭机
★荷重 90%（预警）：测量值（测量信号为正值，正常提升时荷重传感器的受力）大
于等于 90%设定值，报警输出，90%继电器动作（可以设置为允许荷重 90%继电器动作
5～10 秒后断开）。
★荷重 90%（欠载）：测量值（测量信号为正值，正常提升时荷重传感器的受力）小于
等于 90%设定值，报警输出，90%继电器动作（可以作为闸门到底时，不受力判断）。
★荷重 100 %（满载）：测量值大于等于 100|%设定值，报警输出，100|%继电器动作（适用于普通型仪表）。
★荷重 110 %（chao载）：测量值（测量信号为正值，正常提升时荷重传感器的受力）大于等于 110|%设定值，报警输出，110 %继电器动作。
● 对于螺杆启闭机
★荷重 90%（反向chao载）：测量值（测量信号为负值，闸门到底时传感器反向受力）
小于等于 90%设定值，报警输出，90%继电器动作。
★荷重 100 %（man载）：测量值大于等于 100 %设定值，报警输出，100|%继电器动作（适用于普通型仪表）。
★荷重 110|%（chao载）：测量值（测量信号为正值，正常提升时荷重传感器的受力）大
于等于 110|%设定值，报警输出，110|%继电器动作。
注：荷重各预置点可在全量程内设定。
8、继电器触点容量： AC250V/5A DC125V/5a
9、工作环境：无剧烈振动防尘场所；温度：-20～65℃；湿度：≤90%（RH40℃）
10、工作电压：DC24V/DC12V/AC220V（默认 DC24V）
11、机箱尺寸(开口尺寸) （mm）：高 80*宽 160*深 120∥高 76*宽 152
