ZY KC-3E系列触发器使用说明
(原NFP KC- -3型)
.概述
(原ZYYB KC-3A型)
ZY KC-8E系列移相触发器采用同步技术设计不需外接同步变乐器接线简便适用于单相、三相阻性或感性负载宽脉冲触发方式 本仪器采用性能的开关电源可在宽的电源波动范围内正常工作控制输入与触发输出光电隔离用于负载要求连续
平滑调节低电压、大电流以及控制要求较高或不允许大电流冲击的单相、三相控制系统如交流、直流电机调速等
●技术参数
70心
反馈输入规格:1-5V 0-10V 420mA 0-10mA
触发容量s 800A的可控确(订货可加力
电源电压:85-260VACIDC
功耗: 23瓦
外形尺寸96X96mm 48X96mm
开R寸92X92mm 45X92mm

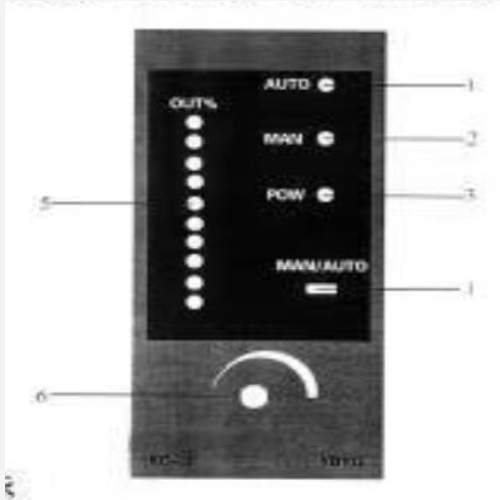

面板说明
1 POW电源指示灯
|2 MAN手动状态指示灯
3. AUIO自-动状态指示打
4. 手自-动转换开为拨向左边时，触发器处于手动状态拨向右边时触发器处于外来信号控制状有
5.输出指示光柱
6.调节旋钮(在自-动控制状态下用于限幅如不需要限幅请调至)
●接线方式

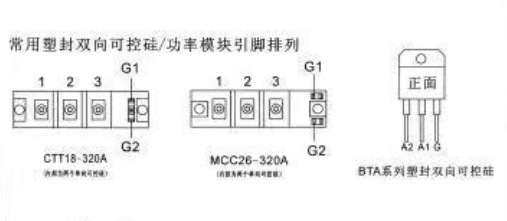

2YKC 3E型可触发三个=8004的双向可控致(图1)或六个两两反并联的单向可控磕图
2.适用于主回路为"Y”接法,中心点接线的控制方式.触发输出没有J性，没有相序要求触
发双向可控确时,按阳极(A1)和触发极(G);触发两个单向反并联可控硅时,接两个触发极
(0L,G2)确认接线无误后可用三个100 瓦左右的同功率白帜灯为假负载进行调试将触发
器的手/自-动转换开关置于手动位置通电后调整电位器观察三个白帆灯的亮度变化情况
