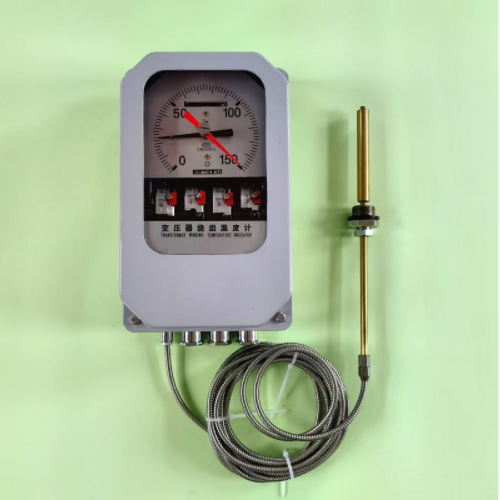

变压器绕组温度计（以下简称温度计）是用于测量电力变压器绕组温度的仪表，它是在压力式温度计的基础上，装配变流装置等构成（指示仪表与变流器一体化）。
用途和原理
变压器绕组温度计是为测量电力变压器的绕组温度而设计的，它能够间接测量变压器绕组温度，温度计内装有同步滑动电阻，配备XMZ-22数显仪表，可远距离监测变压器温升，温度信号经数显仪表转换后，可同时输出4-20mA、0-5V和Rs485信号，输入计算机，实现微机化管理。温度计装有4组控制开关，根据需要可分别用于冷却器（散热器）控制，报警信号和事故跳闸。
温度计主要由测量温包、毛细管、指示部件、控制开关和变流装置等构成，温包安装在变压器箱体顶部，当变压器油温发生变化时，温包内的感温介质，通过毛细管传递到测量元件，使之产生相应位移，当变压器空载时，这个位移经传动机丨构放大，于表盘上指示出变压器顶层油的温度。
当变压器加载后，变压器电流互感器CT二次输出与负载成正比例的电流，经变流器调整后，供给测量元件内电热元件产生热量，使测量元件的位移量增丨大，流过电热元件的电流所产生的测量元件位移增量即温度指示增量，近似等于变压器绕组对油的温升。所以，温度计指示的温度是变压器顶层油温与绕组对油的温升之和，反映出变压器绕组的温度。
技术参数
1、工作条件：环境温度-40～55℃；相对湿度＜95%
2、测量范围：0-150℃。（-20-120℃） 准确度：2.0级
3、测温部件：安装螺纹：M27×2；温包：φ14×120mm；插入深丨度：260mm

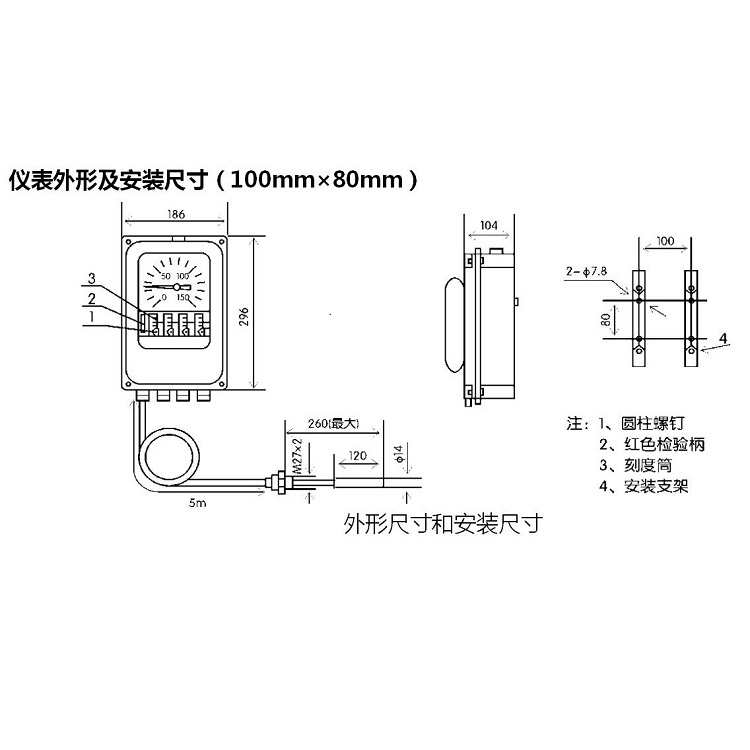

4、温度计外形尺寸：296mm×186mm×104mm
安装尺寸：100mm（宽）×80mm（高）
5、控制开关：四组控制开关的设定值在0～150℃范围内可调，设定误差：±4℃；切换差：6±2℃。接点功率：AC：220V；10A， DC：220V；1A
6、电热元件的时间常数约9min
7、电热元件的温升特性曲线如图二所示
8、变压器电流互感器二次额定电流（即变流器输入
电流）允许范围0.61A—5a
