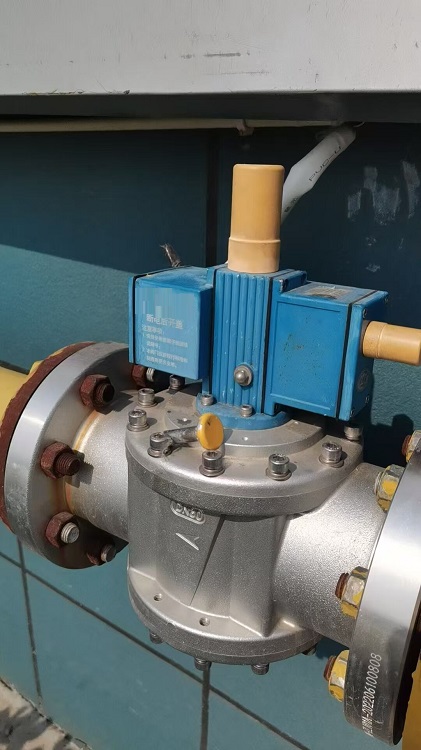

燃气紧急切断阀
型号：DRQF-80-0.4/BTFD
电磁阀DN80 0.4mpa 法兰 常闭
技术参数
控制类型:常开型、常闭型(可选)
适用介质:天*然气、人工煤气、液化石油气
防爆类型:浇封防爆型
防爆标志:Exmb 11 BT6 Gb
闭合动作时间:DN25-50≤1S;DN80~200≤2S;DN250~400≤3S
阀门结构:双稳态结构，开关状态自保持;
关阀方式:常开型:脉冲驱动关阀;常闭型:无源触点闭合关阀、断电关阀
开阀方式:手动复位式
防护等级:IP66(盖上防护盖)
使用场所:爆炸性环境的I区、2区
工作电压:常开型:AC220V/DC24V脉冲(T<1S);常闭型:AC220V/DC24V电源
工作压力:≤PN4.0(0.4MPa)
阀体材料:ZL101A 铝合金、WCB铸钢或球墨铸铁
密封材料:耐燃气丁腈橡胶 NBR、氟橡胶 FKM
使用时长:10年(符合CJJ/T146-2011)
动作性:开关5千次以上无故障
温度范围:-20℃-+ 60℃
连接方式:螺纹连接(符合GB/T 7306.1-2000);法兰连接(符合GB/T9113-2010)
安装方式:DN25~DN100口径可水平或垂直安装;DN100口径以上只能水平安装
电缆长度:1米
外观:切断阀表面应进行喷、涂防腐防锈等处理，涂层应均匀，色泽一致，无起皮、龟裂、气泡等缺陷
型号分类代表：DRQF-①-②/B③④⑤E
①代表公称尺寸(DN)，可选:15、20、25、32、40、50、65、80、100、125、150，200、250、300、400;
②代表工作压力(MPa)，可选:0.1、0.4、0.6;
③代表燃气种类，可选:T(天然气)、R(人工煤气)、Y(液化石油气);
④代表连接方式，可选:L(螺纹)、F(法兰);
⑤代表环境温度，可选:N常温(-20℃~+60℃)、D低温(-40℃~+60℃);
额定电压:AC220V/DC24V;
防爆标志:E代表Ex mb IIC T6 Gb
