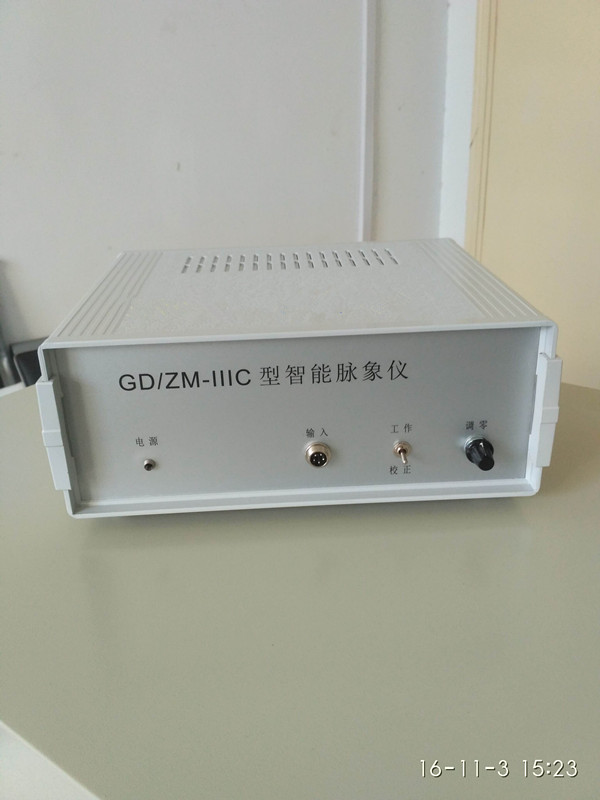

仪器简介
1．仪器系统的构成
1．1 硬件：本仪器由MH--IIA型单探头脉象换能器、脉象仪(含A/D转换器)、USB口通讯电缆，以|及用户自备个人电脑和打印机等组成。
1．2 软件：脉象仪操作系统(由仪器附带的软盘安装)，工作于Win7或Win10工作平台。有简体中文版和英文版二种软件系统。建议使用简体中文版。
2．仪器的功能
本仪器用于脉象检测，能实时显示、存储数字化脉波信号，自|动|判读脉象的位、数、形、势，识别脉图特征参数，并以多维逻辑判断模式确|定脉名；能以脉诊检测为线索，经人机对话询问症状，作出初步的八纲和脏|腑|辨证结论；能显示和打印系列脉图、脉图及其特征参数、取脉压力--脉幅趋势图、40秒脉波趋势图等组成的脉图，以及脉象提示的动脉系统张力、阻力、生|理|年|龄、自律神经平衡状态和辨证结论等组成的辅|助|诊|断|。
3．仪器的用途
本仪器为基础实验教学的仪器，可用于实验教|学，以及各|科的辅|助|诊断，中|药、针|灸、气功、康|复、保|健措施的疗|效|评价，为教学、科研提供客|观指标。本仪器在计算机网络远程教学和远程诊|断方面也有应用前景。
4．主要技术指标
4．1 MH--IIA型单探头脉象换能器
灵敏度：0.5mV/克力(桥压6V)
线性范围：0～250克力
温度漂移：小于2%(F.S) (-5℃～+40℃)
机械滞后：小于1%(F.S)
输出阻|抗：lkΩ
固有谐振频率：＞10OOHz(-3db)
垂直位移距离：＞15mm
4．2脉象仪交流放|大|回路(脉搏波回路)：
输入动态范围：0～25mV(相当0～50克力，动态力)
满幅输出：4.5V
时间常数：＞3秒
上限截止频率：＞10OOHz (-3db)
直流放|大|回路(取脉压力回路)：输入动态范围：0～125mV(相当0～250克力，静态力)
电源：交流220V/5OHz或llOV/6OHz(根据用户要求定)
功耗：小于lOVA
尺寸：240×200×80(mm3)
重量：2kg
连续工作时间：24小时
4．3 A/D转换器
4路12位A/D转换
