LTE-GP-08A型高频电子线路实验箱
一、整体介绍
LTE-GP-08A高频电子线路实验箱在保留了第三代产品系统特点的基础上,对产品的进行了幅度的改造,以及高频电子线路课程教材的采用主控系统+实验模块形式的设计模块化实验平台。
该产品提供了直观友好的人机交互、使用了现代化的电子器件、内嵌了扫频仪及频率计(提供7寸屏UI)、物理防护以及使用了一体化开模工艺
该款产品紧密配合教材内容,力求涵盖相关章节各个基本知识点,使学生有条件有-机会亲自-动手了解和熟悉高频电子电路的结构、工作原理、关键技术及常用测量方法
LTE-GP-08A高频电子线路实验箱实验箱采用母板+独立模块化设计,内置了稳压电源、低频信号源、高频信号源、频率率、扫频仪以及扬声器,提供了统一的标识仪表接口区。

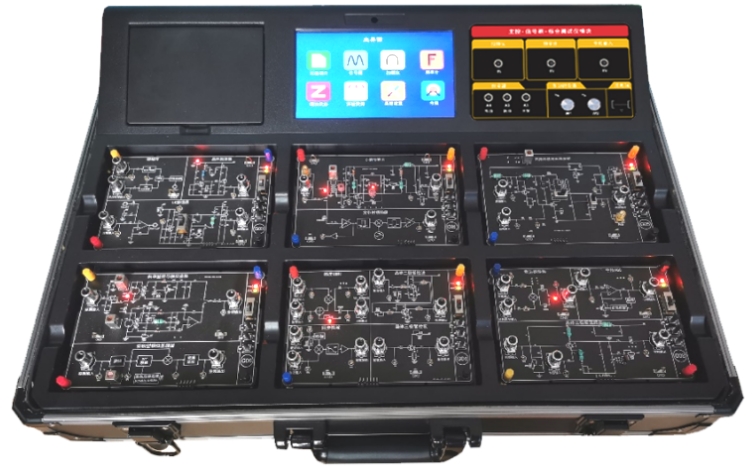

单个实验箱体可同时容纳6个可拆卸的积木式实验模块:小信号放大与无线接收、混频&中放与AGC、振荡电路&锁相环、调幅与解调、高频功放与无线发射、斜率鉴频&相位鉴频。
性能指标
1、内置频率计:
频率测量范围:0~1000MHz
输入信号幅度:≥100mVpp
测量误差:≤±20ppm
输入阻抗:1MΩ 2、内置DDS高频信号源:
输出波形:正弦波
输出频率: 0Hz~20MHz
输出幅度:≥50mV
输出阻抗:50Ω
3、内置扫频仪:
扫频范围:0.1MHz~20MHz(起止频率可设置)
输出幅度:2V~300mV
输出阻抗:50Ω
扫频方向:往返 4、内置DDS低频信号源:
输出波形:正弦/三角/方波/AM/SSB/FM/音频信号
输出频率: 0Hz~100KHz(正弦)
输出幅度:峰峰值0~5V
输出阻抗:50Ω
5、工作电源
实验箱内置稳压电源:输入AC 220V±10% 、输出DC ±12V、+5V。
