一、概述
产品特点:
1、自-动密封,自-动控制电动气泵开启加压,自-动处理检测数据。
2、以STM32处理器技术,通过STM32处理器控制气泵和电磁阀通断,控制检测过程,采用触摸屏与STM32处理器交互数据,自-动处理检测数据,给出检测结果。

一、概述
产品特点:
1、自-动密封,自-动控制电动气泵开启加压,自-动处理检测数据。
2、以STM32处理器技术为,通过STM32处理器控制气泵和电磁阀通断,控制检测过程,采用触摸屏与STM32处理器交互数据,自-动处理检测数据,给出检测结果。

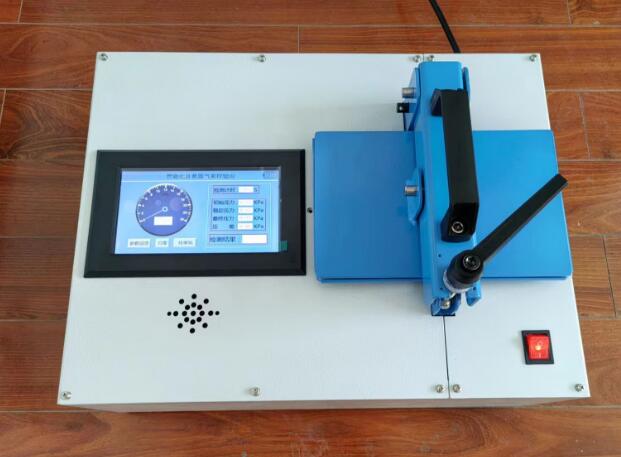

ZJQM-6P全自-动自救器气密检测仪,自-动密封,自-动加压,自-动检测。
二、结构特征与工作原理

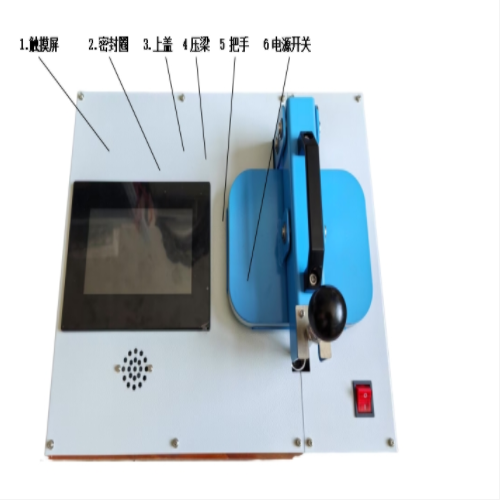

1、仪器的结构特征如图所示:
仪器由控制系统、主机、显示器、封压装置及管路系统等部件构成。
1.触摸屏 2.密封圈 3.上盖 4压梁 5 把手 6电源开关
2、工作原理
拉杆自-动密封,气泵自-动加压到压力值,沿连接管路系统传递至压力表,测得压力值,控制系统根据参数给出检测结果 。

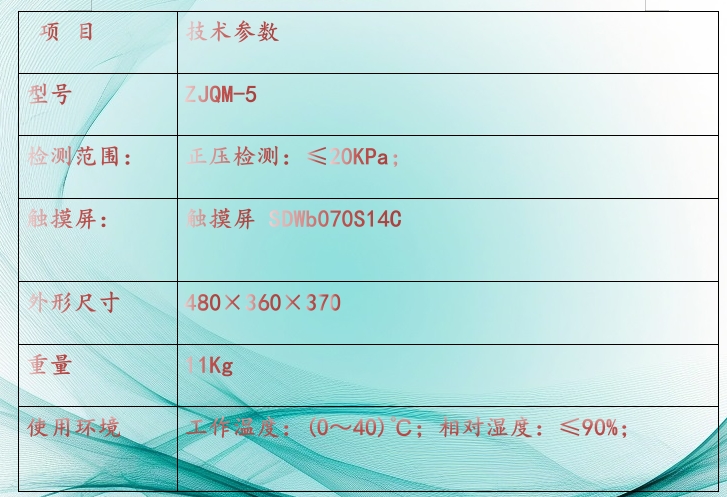

三、技术性能:
1、响应时间:正压检测时间:≤1min;
2、检测范围:正压检测:≤20KPa;
1、触摸屏:工业触摸屏 SDWb070S14C
2、电气参数
(1)、压力变送器:KH-805,测量范围:0~20kpa;0.5级,输出4-20ma ,12v电源
(2)、气泵:KYK60CPM气泵 。
(3)、电磁阀:气密性
(4)、电动拉杆:大扭力4000N,低噪音。
8、外形尺寸:480×360×370,重量11KG
四、硬件选择
1、单片机采用的STM32系列
2、电动拉杆大扭力,低噪音
3、电源具备防雷击浪涌保护、接地保护、过载保护等功能。
4、 触摸屏:工业触摸屏,DC12V供电,7寸,以太网通讯。
五、使用、操作
1、上电进入系统,进入主页面,触摸归零按键弹出,使压力归零
2、将自救器放入仪器检测气室内,把手螺栓推入压梁,触摸开始检测按键,仪器自-动密封,加压检测,检测结果语音播报。检测不合格的自救器应予以隔离并另行处理。
六、注意事项
1、腔体内的橡胶垫块,一方面方便拿取高度较低的自救器,另一方便减少打压稳定时间,不检测大自救器时不要取出。
2、如检测较小自救器出现较大压差,原因是稳定时间不够,在设置页面调整稳定时间或联系厂家。全自-动自救器气密检测仪,自-动密封,自-动加压,自-动检测。
二、结构特征与工作原理
1、仪器的结构特征如图所示:
仪器由控制系统、主机、显示器、封压装置及管路系统等部件构成。
1.触摸屏 2.密封圈 3.上盖 4压梁 5 把手 6电源开关
2、工作原理
拉杆自-动密封,气泵自-动加压到压力值,沿连接管路系统传递至压力表,测得压力值,控制系统根据参数给出检测结果 。
