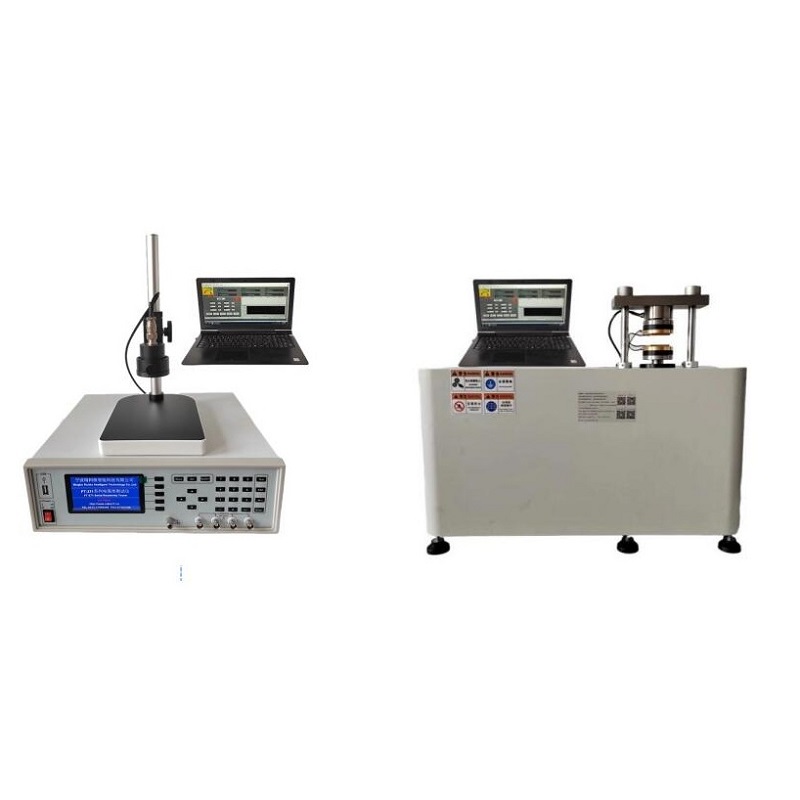

功能介绍
PC软件操作界面;自动生成图谱、报表;镀金电极
水平方向四探针方阻测量和垂直方向接触电阻分析
双极板材料本体电阻率
双极板与炭纸之间的接触电阻的测量和分析
参照标准
GB/T 20042.6-2024质子交换膜燃料电池第6 部分双极板特性测试方法
GB/T 20042.3-2022质子交换膜燃料电池 第3部分:质子交换膜测试方法
GB/T 20042.7-2014质子交换膜燃料电池 第7部分:炭纸特性测试方法

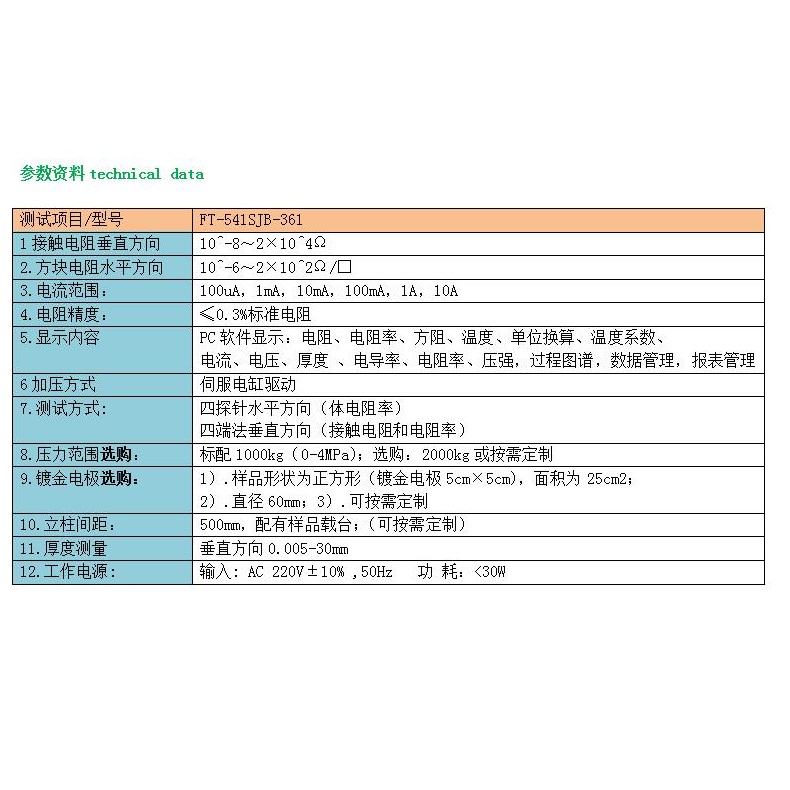

参数资料
测试项目/型号 FT-541SJB-361
1接触电阻垂直方向 10^-8~2×10^4Ω
2.方块电阻水平方向 10^-6~2×10^2Ω/□
3.电流范围: 100uA,1mA,10mA,100mA,1A,10A
4.电阻: ≤0.3%标准电阻
5.显示内容 PC软件显示:电阻、电阻率、方阻、温度、单位换算、温度系数、
电流、电压、厚度 、电导率、电阻率、压强,过程图谱,数据管理,报表管理
6加压方式 伺服电缸驱动
7.测试方式: 四探针水平方向(体电阻率)
四端法垂直方向(接触电阻和电阻率)
8.压力范围选购: 标配1000kg(0-4MPa);选购:2000kg或按需定制
9.镀金电极选购: 1).样品形状为正方形(镀金电极5cm×5cm),面积为25cm2;
2).直径60mm;3).可按需定制
10.立柱间距: 500mm,配有样品载台;(可按需定制)
11.厚度测量 垂直方向0.005-30mm
12.工作电源:
输入: AC 220V±10% ,50Hz  功 耗:<30W
