主要配置及特征参数:
由光具盘主体(含圆形光盘)、五线激光源、光学零件(梯形玻砖、等腰直角棱镜、半圆柱透镜、小双凹柱透镜、小双凸柱透镜、大双凸柱透镜、平面镜、凹凸柱面镜、正三棱镜)组成。
产品技术指标:TL

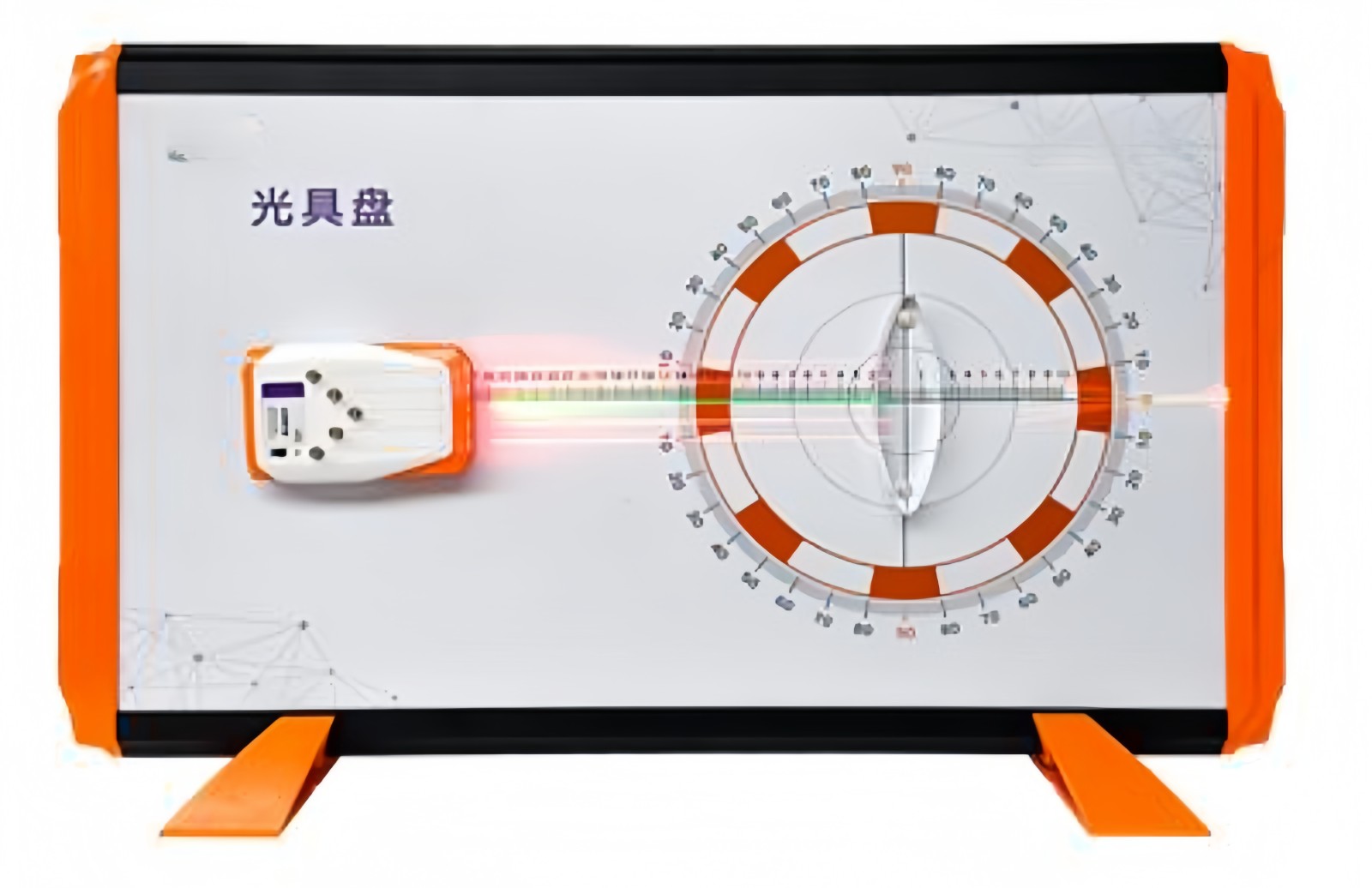

光具盘主体:
外形尺寸772*470(±5mm);上下为铝型材结构,6063-T5材料,具有抗拉强度,表面黑色氧化细喷砂处理。左右为ABS塑料 注塑成型边框;圆形光盘直径260mm,盘面分四个象限,以一条直径为始边,分别刻有 0°~90°刻度。功能描述:整体为磁吸附式结构,光学零件及五线激光光源可以吸附在矩形光盘上进行光学实验演示。
五线激光源:
规格:尺寸133*89*30mm,工作电压DC3V;主要材质:ABS工程塑料、铜;工艺:塑料注塑成型;功能描述:激光光学光源,磁吸式,内置电池可充电,提供1~5线平行光源(中间绿色光源),配合光学零件可直接或光具盘主体或其他磁性材料上完成多种光路的演示实验。
光学零件:
产品组成:梯形玻砖、等腰直角棱镜、半圆柱透镜、小双凹柱透镜、小双凸柱透镜、大双凸柱透镜、平面镜、凹凸柱面镜、正三棱镜。
规格:统一厚度20mm;主要材质:PMMA;工艺:抛光;功能描述:磁吸式,配合激光光源可直接或吸附在光具盘主体或其他磁性材料上进行光线折射等相应光学实验。
能够完成的教学演示:
光的直线传播;光的反射;凸透镜的会聚作用;凹透镜的发散作用;凹面镜的会聚作用;凸面镜的发散作用;光的折射定律;测量玻璃砖的折射率;光的全反射等。
基本实验内容:
44.观察比较来自光源的光和来自物体反射的光(五年级上册-P3)
50.探究光沿直线传播的现象(五年级上册-P6)
52.观察光的反射现象(五年级上册-P13)
54.观察光通过三棱镜的色散现象(五年级上册-P18)
