1 概述

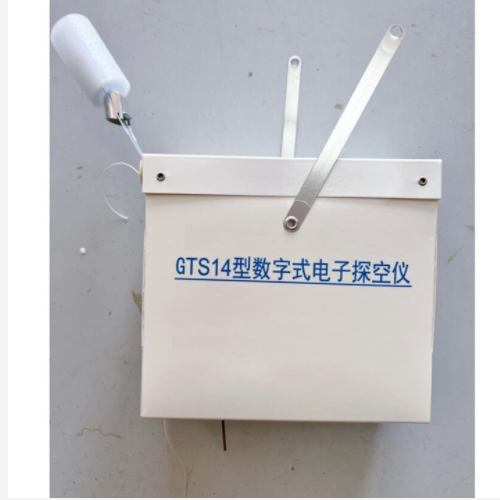

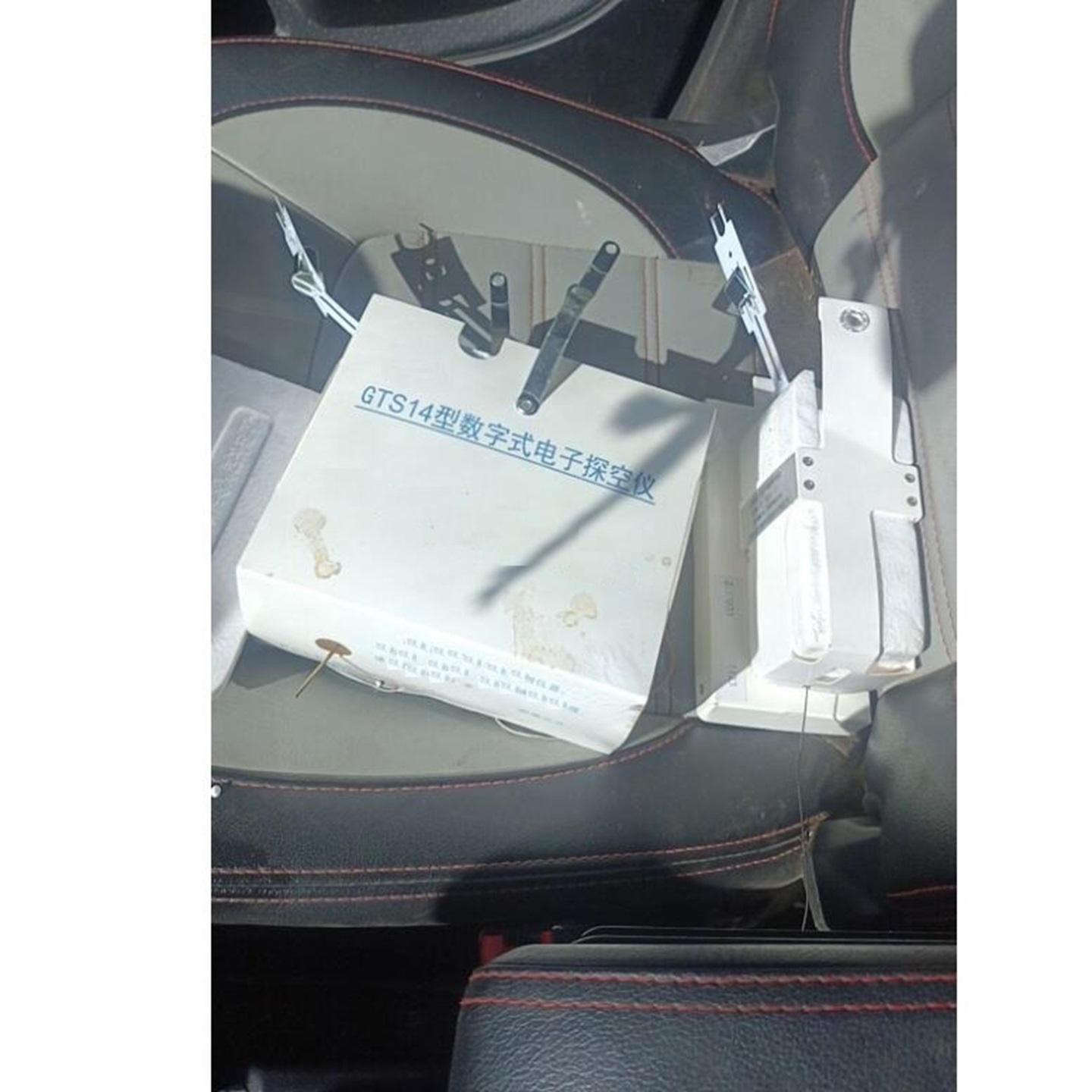

GTS14型数字式电子探空仪是性使用的高空气象探测仪器。探空仪由充满氢气的气象气球携带升空,与地面L波段二次测风雷达相配合,可探测地面至36km高度范围内大气环境的温度、气压、相对湿度和风向风速。

2 技术指标
2.1 测量性能

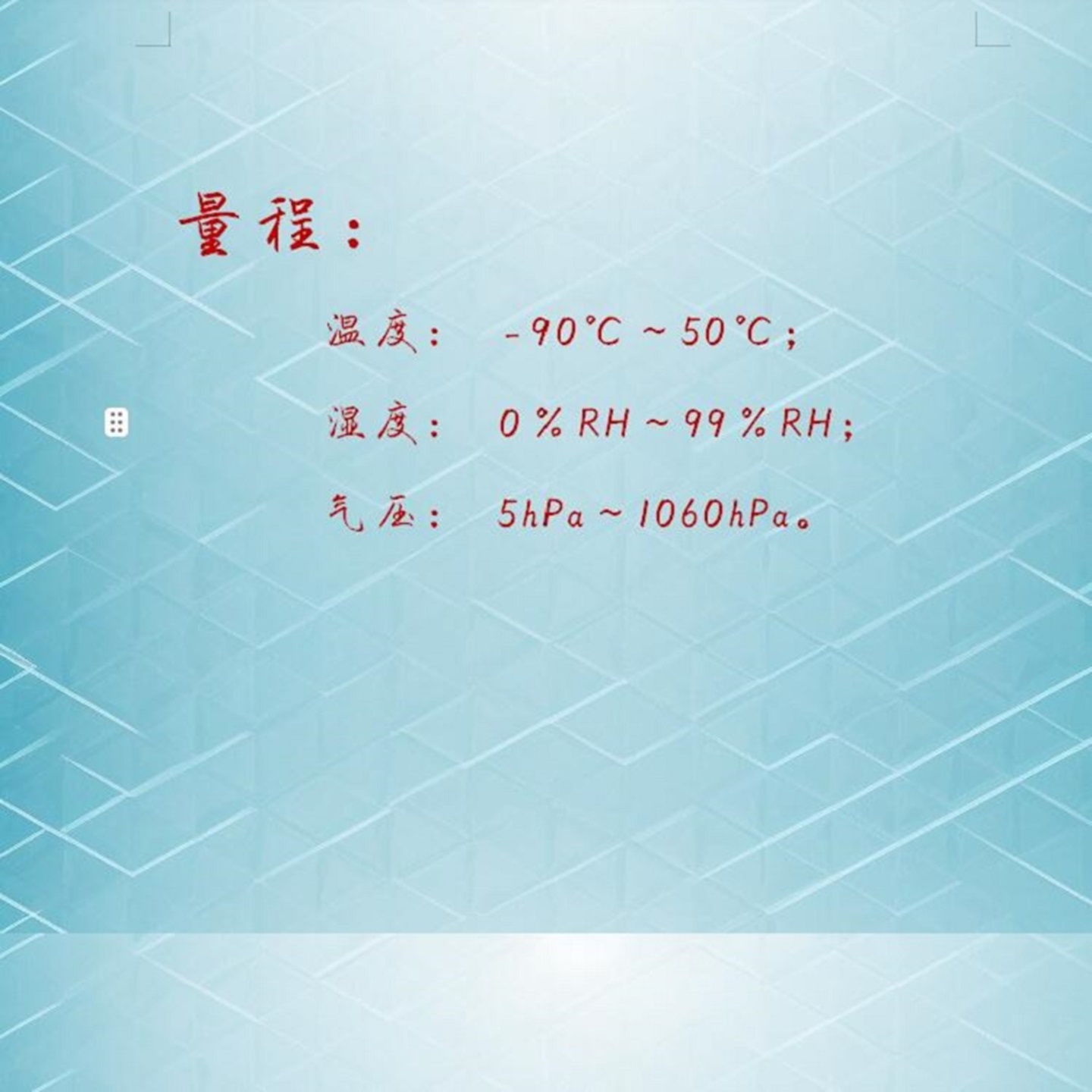

2.1.1 量程
温度: -90℃~50℃;
湿度: 0%RH~99%RH;
气压: 5hPa~1060hPa。
2.1.2 测量范围和不确定度(k=1)
2.1.2.1 温度
T:-80℃~ 50℃, △(T)≤0.2℃;
T:-90℃~-80℃, △(T)≤0.3℃。
2.1.2.2 湿度
U:15%RH~95%RH
T >-25℃, △(U)≤3%RH;
T ≤-25℃, △(U)≤6%RH。
2.1.2.3 气压
P:10hPa~1050hPa
P ≥500hPa, △(P)≤2hPa;
P <500hPa, △(P)≤1hPa。
2.2 基点
2.2.1 温度基点:-0.3℃ ≤ △T ≤0.3℃
2.2.2 湿度基点:-4%RH ≤ △U ≤4%RH
2.2.3 气压基点:-2.0hPa ≤ △P ≤2.0hPa
2.3 电气性能
2.3.1 载波中心频率:1675MHz±3MHz。
2.3.2 发射功率:不小于400mW。
2.3.3 淬频频率:800kHz±15kHz。
2.3.4 接收灵敏度:不大于20μW/m。
2.3.5 测距缺口与欠饱和振幅比:不小于30%,且无多缺口。
2.3.6 数字信号传输方式
数字1状态:发射机受800kHz调制。
数字0状态:发射机受31.25kHz(或32.7 kHz)方波调制。31.25kHz(或32.7 kHz)在高电平时关闭发射机,关闭时间为20μs~26μs;0电平时发射机受800kHz调制。
2.3.7 副载波频率:31.25kHz(或32.7 kHz)±0.5kHz。
2.3.8 传输速率:1200bps。
2.3.9 采样周期:t ≤1.5s。
2.4 外形尺寸
(l×b×h)mm:168+2×80+2×159+2(成品状态)。
2.5 质量
m ≤400g (包括电池)。
