倒垂装置的用途方法

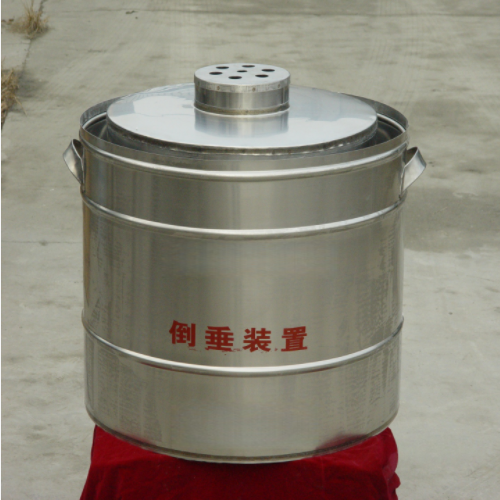

倒垂线观测，是测定da型工程基础表面位移的方法之一，常与引张线和正垂线装置配合使用，故在水工建筑物变形观测中被应用。DC系列倒垂装置，首先采用不锈钢材料，用模具成形与焊接技术，加工制造的。该装置由蓄液桶、浮体组、连接杆、不锈钢丝和锚块等组成，下端锚固在基岩深部，上部固定在连接杆的夹头上与浮体组相连，利用蓄液桶中液体浮力，将钢丝拉紧，根据浮托原理，钢丝将自动回归铅垂位置，沿铅垂线不同高程面设置观测点，借助垂线仪以此来测定基础表面或某一高程面相对于基岩深部的jue对变形。

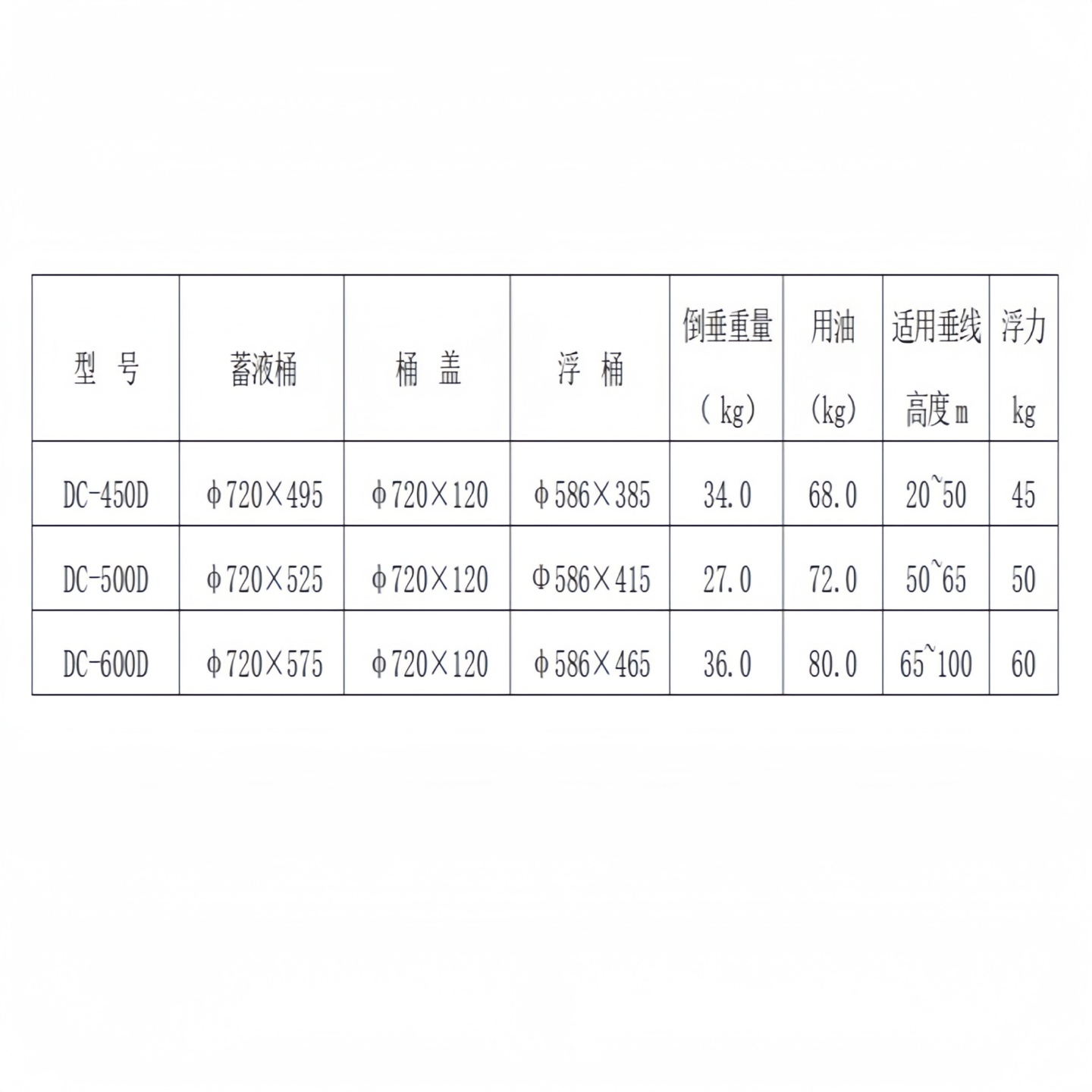

二、主要技术指标及规格
型 号 DC-600D
蓄液桶 φ720×575
桶 盖 φ720×120
浮 桶 φ586×465
倒垂重量 36.0（ kg）
用油 80.0（kg）
适用垂线高度m 65~100
浮力60 kg

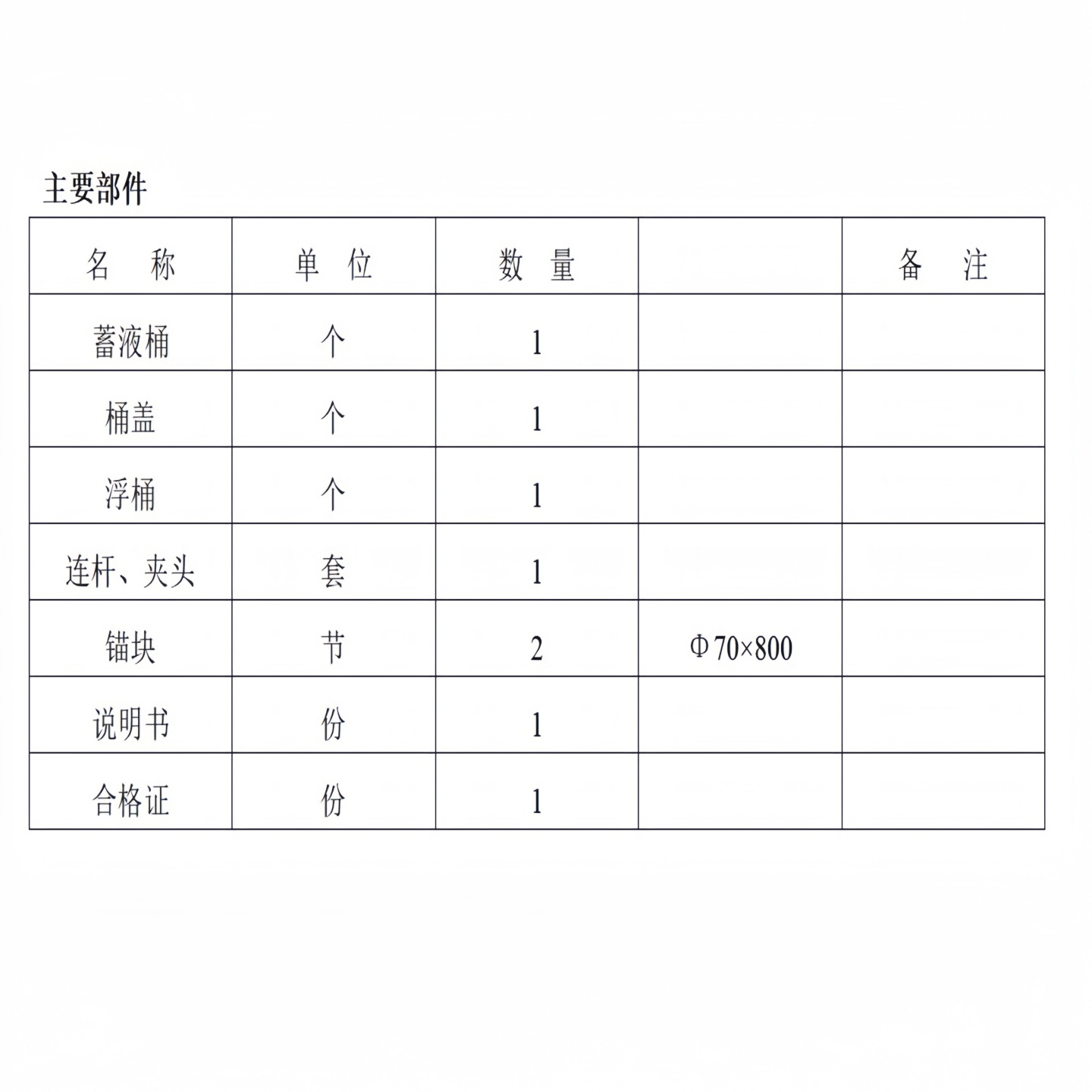

三、主要部件
名 称 单 位 数 量 备 注
蓄液桶 个 1
桶盖 个 1
浮桶 个 1
连杆、夹头 套 1
锚块 节 2 Φ70×800
说明书 份 1
质量证书 份 1
四、DC系列倒垂装置主要特点
1、蓄液桶、浮子和连接杆采用不锈钢加工，在潮湿的环境中使用不会锈蚀。
2、蓄液桶、浮子采用模具成形，蓄液桶内径尺寸±3毫米。
3、全部组合采用焊接技术，防|止浸漏，重量平衡。
4、浮子采用chao薄型不锈钢板加工，其重量与采用铝板加工相当，强度较铝板高。
5、浮子采用矮胖式结构。
注：倒垂桶可与观测坐标仪放置同一个倒垂支架上，厂标支架为3三层，顶层放倒垂桶，中层放CCD坐标仪，底层放光学垂线坐标仪，总高为1.86米。支架可选碳钢角钢制作或者304材质制作。
