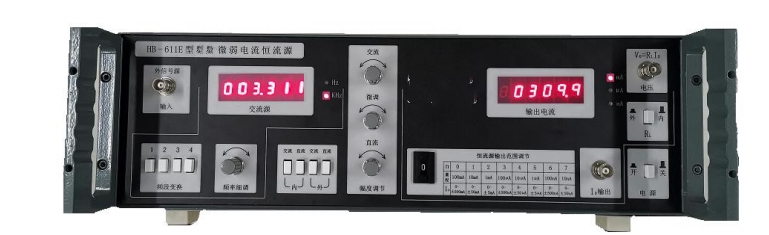

HB-611E 型微弱电流恒流源
教学实验、实践中存在着直流和各种波形的微弱电流信号。许多物理量通过传感器变换成微弱电流信号,测量这些微弱电流的放大器等微弱电流的检测设备,
需要调试、校正。须要有一个的交、直流微弱电流恒流源。
本仪器为了满足用户的要求而设计与的一种性能交、直流微弱电流恒流源。可以产生 PA 级到 mA 级或 nA 级到 A 级的交、直流恒流源。适用弱光测量、弱电流器件、弱电流放大器等微弱电流测量和校正等场合。在科研、教学、中得到应用。

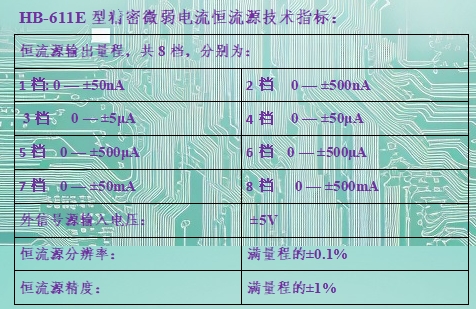

技术指标
1、恒流源输出量程,共 8 档,分别为:
0 — ±50nA 0 — ±500nA 0 — ±5μA 0 — ±50μA
0 — ±500μA 0 — ±5mA 0 — ±50mA 0 — ±500mA
2、恒流源分辨率: 满量程的±0.1%
3、恒流源: 满量程的±1%
4、恒流源输出内负载电阻:
量 程 0 — ±500mA 0 — ±50mA 0 — ±5mA 0 — ±500μA
内负载 RL 10Ω 100Ω 1KΩ 10KΩ
量 程 0 — ±50μA 0 — ±5μA 0 — ±500nA 0 — ±50nA
内负载 RL 100KΩ 1MΩ 10MΩ 100MΩ
5、外负载电阻范围:
量 程 0 — ±500mA 0 — ±50mA 0 — ±5mA 0 — ±500μA
外负载RL范围 0 — 60Ω 0 — 600Ω 0 — 6KΩ 0 — 60KΩ
量 程 0 — ±50μA 0 — ±5μA 0 — ±500nA 0 — ±50nA
外负载RL范围 0 — 600KΩ 0 — 6MΩ 0 — 60MΩ 0 — 600MΩ
6、交流信号源频率范围:
频段 1:5Hz — 80Hz 频段 2:50Hz — 800Hz
频段 3:500Hz — 8KHz 频段 4:8KHz — 100KHz
7、外信号源输入电压: ±5V
8、输出电压: ±27V
9、恒流源输出电流频率范围:
量 程 ±50nA ±500nA ±5μA ±50μA ±500μA
频率范围 15Hz 150Hz 1.4KHz 14KHz ≥60KHz
10、电源: AC 220V±10% 50Hz±2Hz
